Выбор и установка дымохода являются критически важными аспектами при использовании газового отопления в жилом доме. Неправильное обращение с продуктами горения газа может серьезно угрожать здоровью и безопасности проживающих. Важно строго следовать установленным правилам и стандартам при монтаже дымоходной системы для газового котла. Мы предоставим вам необходимую информацию о том, как корректно подключить и настроить дымовую трубу, обеспечив безопасность и эффективность вашей отопительной системы.
Угарный газ, выделяемый при сжигании топлива в таких устройствах, как газовые котлы, представляет собой одну из наиболее опасных угроз. Ингаляция этого газа может вызвать серьезное отравление. Некорректная установка или повреждение дымохода, который отводит продукты сгорания, увеличивает риск таких инцидентов. Для обеспечения безопасности и эффективности, важно выбирать оптимальную конструкцию дымохода, что подкрепляется поясняющими иллюстрациями и видео-инструкциями. Монооксид углерода, также известный как угарный газ, представляет серьезную угрозу, поскольку он бесцветен и не имеет запаха, что делает его незаметным для жителей дома и увеличивает риск незамеченного отравления. Когда угарный газ вдыхается, он связывается с гемоглобином в крови, формируя карбоксигемоглобин, молекулу, которая блокирует транспортировку кислорода к тканям тела. Это взаимодействие не только уменьшает поступление кислорода, но и может нарушать другие биохимические процессы в организме, что может привести к серьезным последствиям для здоровья. Часто задержки в обнаружении отравления угарным газом приводили к трагическим последствиям, когда спасти человека уже было невозможно. Важно уделять особое внимание качественному проектированию, установке и регулярному техническому обслуживанию дымоходов, чтобы предотвратить такие инциденты.
Для конструкции дымохода необходимо выбирать материалы, соответствующие температурным условиям газов, которые они должны выводить. К примеру, газы от котлов на определенных видах топлива обычно имеют температуру около 150 градусов C, что предъявляет специфические требования к материалам для дымоотвода. В процессе сгорания возникает пар, смешанный с углекислым газом, который сам по себе не ведет к разрушениям. Однако в продуктах сгорания также содержится коррозийная серная кислота. В зависимости от места установки системы отопления, тип дымохода может отличаться. В новостройках система дымоотвода обычно включена в общий проект. Если же газовый котел монтируется в старом здании, потребуется провести реконструкцию. Для установки газового отопления и соответствующего дымохода в загородном доме важно использовать качественные материалы, предназначенные специально для этих целей. При подборе материалов для дымоходов важно выбирать такие, которые могут сопротивляться различным агрессивным условиям, включая огонь, влагу и кислоты, образующиеся в процессе горения газа и превращающиеся в конденсат на поверхностях. Особое внимание следует уделить газонепроницаемости — идеально, если она равна нулю. Также важно, чтобы материал не был чрезмерно тяжелым, чтобы избежать лишней нагрузки на фундамент и стены здания. Эти материалы должны обладать высокой прочностью и устойчивостью к внешним воздействиям. В последнее время многие владельцы домов предпочитают использовать для строительства дымоходов материалы, как керамические модули и защитные рукава, а также применяют методы, такие как фуранфлекс.

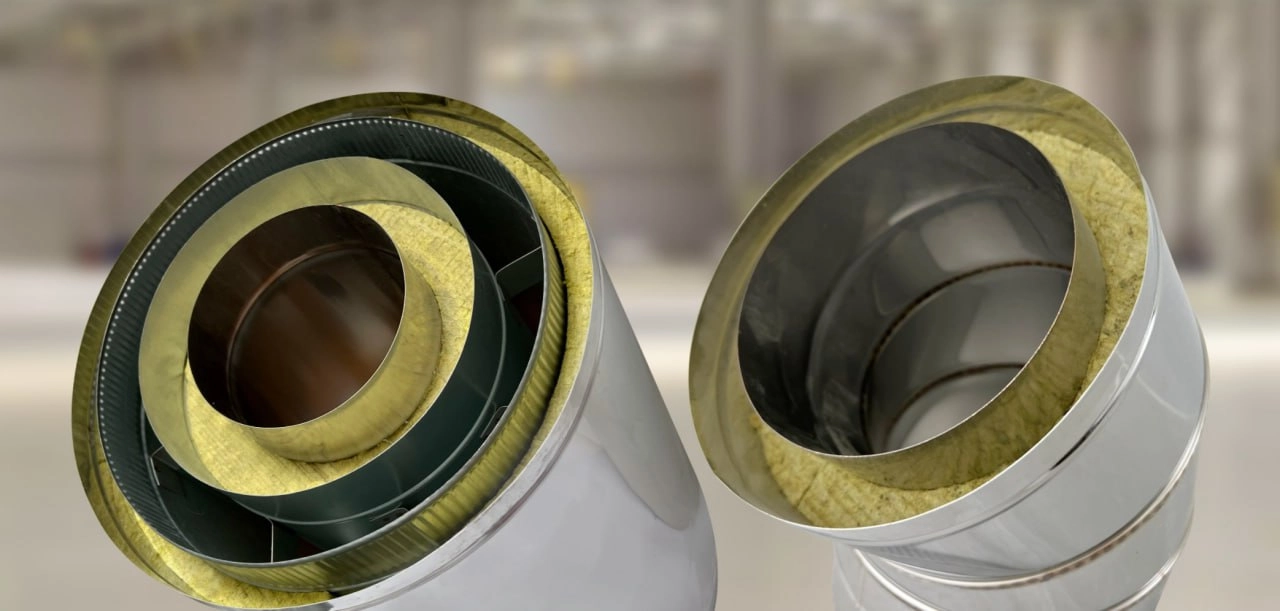

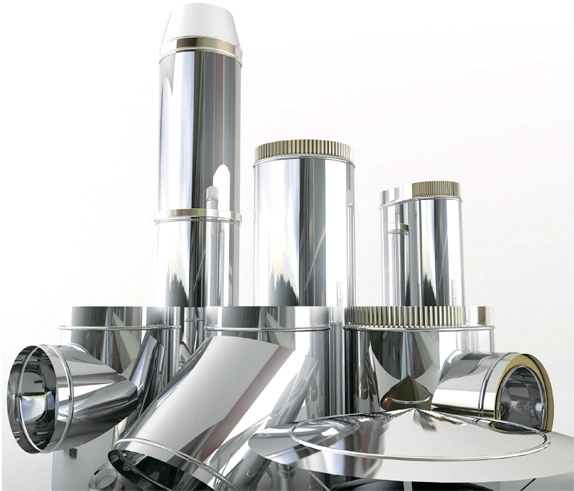

Особо популярны стали дымоходы, выполненные из нержавеющей стали, которая отличается устойчивостью к коррозии, легкостью и способностью обеспечивать хорошую тягу. Эти конструкции могут служить примерно 15 лет, благодаря чему считаются экономически выгодным и надежным решением. Благодаря небольшому весу, установку таких дымоходов можно осуществить самостоятельно, что дополнительно повышает их привлекательность среди домовладельцев.
Оцинкованные дымоходы, хоть и состоят из элементов, выполненных их стали, имеют значительно меньший срок службы, поскольку используется обычная, а не нержавеющая сталь. Влажные испарения с высокой кислотностью, а также горячие газы, ускоряют процесс разрушения оцинкованной стали, что обычно приводит к необходимости её замены уже через пять лет. В то время как дымоходы из оцинкованной стали менее устойчивы к агрессивным воздействиям, чем дымоходы из нержавеющей стали.
Керамические дымоходы выделяются своей долговечностью и могут функционировать до 30 лет, благодаря чему пользуются большой популярностью.
Конструкции европейских моделей с внешним стальным контуром являются удобными. Внешняя часть трехслойной системы «керамический дымоход» облицована керамзитобетоном, а внутренняя состоит из керамического канала с минераловатной изоляцией между ними. Однако следует учитывать, что такая система имеет значительный вес, который может повлиять на несущую способность фундамента и стен здания.
Установка керамического дымохода предъявляет строгие требования к вертикальности его расположения для обеспечения оптимальной тяги, но такая конфигурация не всегда удобно реализуема на практике.
Конструкция горизонтального коаксиального дымохода представляет собой модульную систему, которая легко собирается благодаря взаимозаменяемым частям, вставляемым одна в другую и фиксируемым специальными перемычками. Преимущества такой системы не только в её универсальности и простоте монтажа, но и в повышенной безопасности при условии соблюдения строительных норм и правил установки. Дымоходы коаксиального типа примечательны своей эффективностью, легкостью установки и безопасностью. Они идеально подходят для вывода отходящих газов от газовых нагревательных устройств. Выбор коаксиального дымохода означает приобретение современного и эффективного решения, хотя и за более высокую цену. Эта система состоит из двух труб, одна вложена в другую: через внутреннюю трубу удаляются продукты сгорания, в то время как внешняя труба служит для привода воздуха.

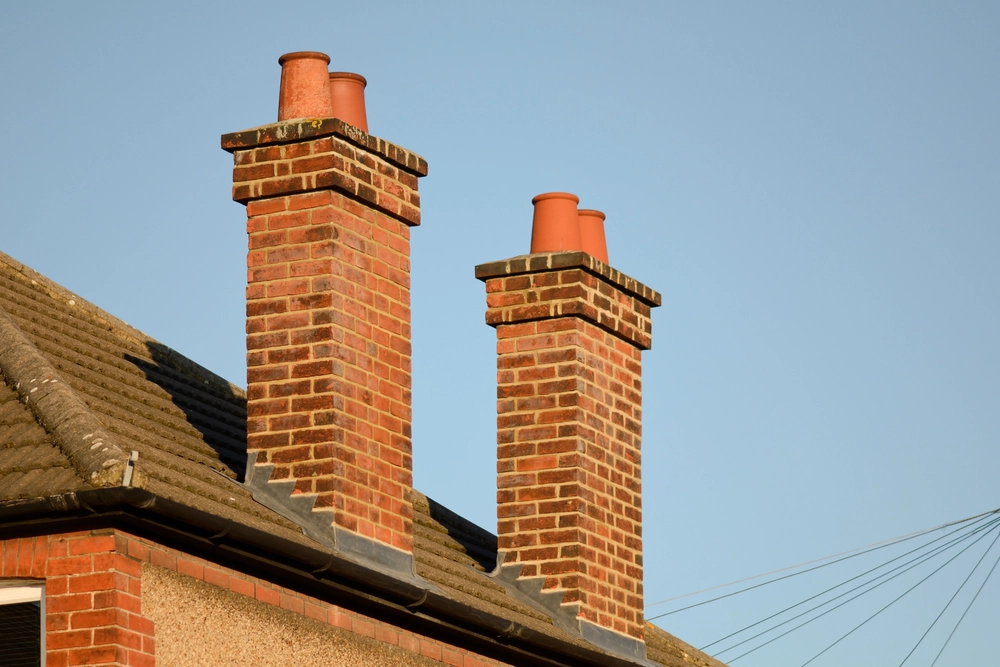

В отличие от них, кирпичные дымоходы не являются оптимальным выбором для газовых котлов. Такие дымоходы, как правило, тяжелы, обладают плохой тягой и требуют регулярной очистки из-за образования конденсата на их поверхности, что существенно сокращает срок их службы при использовании с газовым оборудованием. Для повышения безопасности и эффективности старого кирпичного дымохода, настоятельно рекомендуется использовать метод гильзования. Это включает в себя установку гладкого стального вкладыша внутрь кирпичной оболочки, что обеспечивает лучший отвод отходящих газов и предотвращает скопление засоров. Данный подход помогает избежать таких проблем, как обратная тяга и водяные пробки при пониженной температуре на улице, что может нарушить процесс горения внутри канала. Поэтому, даже если в вашем доме уже установлен старый кирпичный дымоход, его обновление с использованием современных технологий позволит значительно улучшить его работу и безопасность. Вставка из нержавеющей стали используется в строительстве, при этом кирпич выступает в роли защитного кожуха. Важно, чтобы размеры и форма вкладыша соответствовали установленным стандартам.
Что касается дымоходов, выполненных из асбоцементных труб, то они встречаются нечасто и постепенно уступают место более современным материалам. Несмотря на их доступную стоимость, установка таких труб обременительна из-за их веса и необходимости точной вертикальной установки. Асбоцементные трубы подвержены впитыванию конденсата, что возникает в процессе эксплуатации, и это может привести к их перегреву. Использование асбоцементных дымоходов, хотя и является экономичным решением, представляет собой значительный риск для здоровья и безопасности. Такие системы могут служить не более пяти лет, поэтому эксперты категорически не советуют их устанавливать, подчеркивая, что здоровье не стоит рисковать ради экономии.
При планировании строительства дымовых каналов крайне важны многие аспекты, включая размеры, форму, сечение и уклон. Оснащение всех видов дымоходов, используемых с газовым оборудованием, усилителями тяги является обязательным.
При разработке системы вывода дыма из газового котла важно строго следовать установленным стандартам, указанным в документах СНиП 2.04.05-91 и ДБН В.2.5-20-2001.
Первое и основное требование заключается в том, что площадь поперечного сечения дымового канала должна быть равной или больше сечения трубы, через которую котел соединяется с дымоходом. В процессе монтажа и подключения дымоходов к газовым котлам крайне важно избегать любых узких мест, изгибов или использования компонентов, которые не соответствуют необходимому сечению канала. При соблюдении этих правил обеспечивается надежная и безопасная эксплуатация оборудования. Если к одному дымоходу подсоединяются две единицы оборудования, необходимо учитывать их возможную одновременную работу и соответственно увеличить диаметр дымохода до общей величины выходных отверстий обеих устройств.
Второе правило касается предотвращения образования конденсата. Благодаря высокой эффективности современных газовых котлов, большая часть тепла передается теплообменнику, что приводит к снижению температуры продуктов сгорания. Это, в свою очередь, вызывает конденсацию влаги на стенках дымохода, содержащей агрессивные компоненты. При установке газового котла важно оснастить дымоходный выход специализированным тройником, к которому крепится конденсатоотводящее устройство. Чтобы защитить структуру дымохода от разрушения, рекомендуется использовать кирпичную кладку и обшивку гильзой. В нижней части выхода должен быть установлен конденсатосборник, который может быть выполнен из пластика или нержавеющей стали. Хотя использование гальванизированного стакана не запрещено, он требует более частой замены. Для предотвращения образования конденсата в дымоходе, можно использовать стальную трубу, устойчивую к коррозии, благодаря её долговечности. В качестве альтернативного метода рекомендуется использовать футерованный гибкий дымоход и установить под ним контейнер для сбора конденсата, размещая его непосредственно под соединением патрубка котла с дымоходом.
Третье правило касается конструктивных особенностей, то цилиндрическая форма дымохода является наиболее предпочтительной для эффективного вывода продуктов сгорания. Для напольного газового котла идеально подходит вертикальный дымоход без каких-либо перепадов, хотя на практике идеальные условия встречаются редко. Если же дымоход отклоняется от вертикали, важно чтобы это отклонение не превышало 30 градусов, при этом необходимо обращать внимание на размеры сечения. Дымоходы с овальным или квадратным сечением также являются приемлемым выбором, но они могут быть менее удобны в обслуживании и чистке по сравнению с круглыми. Кроме того, в квадратных дымоходах часто наблюдается снижение эффективности тяги. Обслуживание и профилактическая очистка круглого дымохода обычно проще, что делает его предпочтительным вариантом для многих.
Четвертое - уклоны и невертикальные участки. При монтаже дымохода для газового котла, часть системы может быть выполнена с наклоном, причем угол наклона должен быть не менее 60° от горизонтали, при этом длина такого участка не должна превышать одного метра. Кроме того, вертикальный сегмент трубы, который соединяет котел с дымоходом, должен иметь минимальную высоту в полметра. Хотя в дымоходной системе возможно использование горизонтальных сегментов, их количество должно быть ограничено, чтобы соответствовать стандартам и обеспечить надлежащую тягу. Исходя из того, что высота комнаты с дымоходом примерно равна трем метрам, то общая длина его горизонтальных частей не должна быть больше этого значения. Важно помнить, что оптимальной является максимально вертикальная ориентация дымохода. Кроме того, наклон трубы в направлении котла не должен превышать 0,1 градуса, а число поворотов в конструкции дымохода ограничено тремя.
Правило номер пять касается правильного соединения труб в дымоходной системе. При монтаже дымоходов необходимо использовать специальные хомуты для их соединения. Наклон сегментов дымохода может варьироваться от 15 до 90 градусов. Важно соблюдать безопасное расстояние между соединительными элементами дымохода и окружающими поверхностями. Это расстояние определяется в зависимости от материалов, которыми облицованы эти поверхности. В случае использования горючих или трудногорючих материалов рекомендуемое расстояние составляет не менее 25 см. Если же речь идет о поверхностях, обработанных огнестойкими материалами, минимальное расстояние должно быть от 5 до 10 см. Для обеспечения безопасности при установке дымохода газового котла, важно использовать крепежи, расположенные на строго определенном расстоянии друг от друга. Каждый элемент этой системы, включая соединения между сегментами, должен быть изготовлен из прочных материалов, устойчивых к деформации под воздействием внешних сил. В качестве негорючих материалов для дополнительной безопасности применяют асбокартон или кирпичную кладку. Все компоненты крепежа, будь то горизонтальные или наклонные части, должны обладать высокой прочностью и надежностью. Чтобы избежать попадания угарного газа в помещения, важно обеспечить надежное и герметичное соединение между отдельными элементами дымохода, вставляя их друг в друга на половину диаметра трубы или больше. Любые щели на стыках неприемлемы. Следует регулярно осуществлять проверку дымоходов и обеспечивать эффективное вентилирование во всех помещениях, где они расположены. Элементы дымохода должны оставаться свободными от внешних нагрузок.
Правило #6 касается установки дымохода на крыше. Для обеспечения надлежащей работы дымохода и формирования эффективной тяги, необходимо соблюдать определенные требования к его расположению относительно конька кровли. В частности, верхняя часть дымохода должна находиться минимум на 50 см выше, чем конек кровли, если расстояние от дымохода до конька составляет от 1 до 1,5 метра. Кроме того, дымоход не должен располагаться дальше чем на 150 см от края парапета. Эти параметры помогают гарантировать, что дымоход будет функционировать эффективно и безопасно. На представленной схеме можно увидеть, как технические нормы влияют на определение правильной высоты дымохода относительно конька крыши. Когда труба расположена на расстоянии более трех метров от конька крыши, ее высота может быть уменьшена. В таком случае следует определить высоту дымохода, проведя воображаемую линию, наклоненную на 10 градусов от горизонтали, начиная от конька. Дымоход должен достигать этой линии. Это означает, что чем больше расстояние от трубы до конька, тем ниже она может быть установлена по отношению к вершине крыши. Если труба находится достаточно далеко от конька, то ее высота может быть равна высоте самого конька. На плоских крышах, где дымоходы обычно отсутствуют, требуется строить дымоходные трубы в соответствии с установленными нормами. Для улучшения работы дымохода и предотвращения образования конденсата, важно утеплить его наружную часть, особенно ту, что проходит через неотапливаемый чердак и выходит наружу. В противном случае на поверхности трубы может начать собираться влага, что способствует коррозии. Высота трубы над кровлей, если она совмещена, должна быть не менее двух метров. Один из эффективных методов утепления – использование базальтовой скорлупы. Для обеспечения надлежащей эффективности и тяги дымохода, важно тщательно утеплить его внешнюю часть, расположенную снаружи здания. Недостаточное утепление может привести к снижению его функциональности. Если существуют ограничения для вывода дымовой трубы через кровлю, то альтернативным решением являются коаксиальные дымоходы, которые могут быть установлены через стену. Такой метод установки не уменьшает эффективность удаления продуктов сгорания.
Соблюдение правил пожарной безопасности является обязательным условием (Правило #7). При установке дымохода крайне важно принимать во внимание меры пожарной безопасности. В зависимости от материала стены, через которую проходит дымоход, требования к изоляции различаются. Для деревянных стен необходимо применять изоляцию из огнестойких материалов и дополнительно обмотать трубу асбестом. В случае с кирпичными и бетонными стенами, достаточно использовать монтажную пену для изоляции. Для правильной установки дымохода следует строго следовать инструкциям, которые прилагаются к котлу. Большинство дымоходов для котлов, использующих газ для производства тепловой энергии, выполнены в насадном конструктивном стиле. При монтаже канала на плиту перекрытия отопительного устройства, возможно также соединение его со стеновыми дымоходами через короткие трубы, длиной до 40 см. Важно учесть, что при таком подключении должен быть сохранен зазор в 14 см между нижней частью трубы и любыми горючими материалами перекрытия, а между верхней частью трубы и горючим потолком - не менее 50 см без противопожарной защиты и 40 см с защитой. Для обеспечения безопасности прохода дымохода через горючие конструкции применяются негорючие теплоизоляционные материалы. Для предотвращения возгорания на участке, где перекрываются горючие материалы, используется специальная конструкция, включающая либо ящик с песком, либо плотное несгораемое изоляционное уплотнение.
Выбор подходящего дымохода для газового котла зависит от типа его камеры сгорания, которые бывают открытыми или закрытыми. Хотя внешне газовые котлы могут выглядеть одинаково, их механизмы работы различаются. Различие в камерах сгорания требует соответствующего подхода к выбору конструкции дымохода.
На рынке представлено множество моделей газовых котлов. При выборе устройства для отопления дома важно определиться с типом горелки — открытой или закрытой. Неправильный выбор может привести к сложностям в использовании. При проектировании новых жилищ обычно предпочтение отдают размещению внутренних дымоходов, в то время как для модернизации отопления в уже построенных домах часто выбирают установку наружных дымоходов. Важно заранее решить, где будет находиться дымоход.
Открытый тип котла с горелкой обладает более простой конструкцией. Основные его элементы - это горелка и под ней расположенный змеевик, через который проходят трубки для циркуляции теплоносителя. Такая система функционирует исключительно при доступе кислорода, отсюда и название горелки - атмосферная. Модели настенных котлов, которые устанавливаются с воздухозаборными отверстиями в стенах, обеспечивают циркуляцию воздуха из помещения. Эти агрегаты отличаются тихой работой и долговечностью компонентов, при этом требуя лишь базового техобслуживания, такого как проверка системы зажигания. Однако по части расхода топлива эти котлы не самые экономичные.
Котлы с открытой камерой эффективно функционируют благодаря наличию внешней дымоходной трубы и хорошей воздушной тяге, обусловленной движением воздуха через дымоотвод. Эти устройства идеально подходят для обогрева просторных загородных домов, где они могут полностью раскрыть свой потенциал.

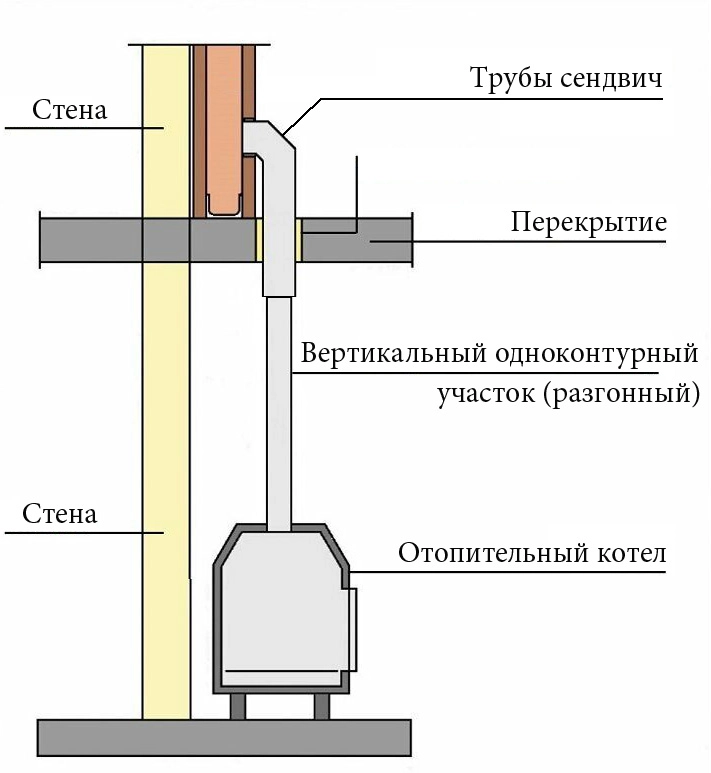

Два метода установки дымохода имеют свои особенности:
Хотя первый способ проще в выполнении, он требует тщательного утепления для минимизации образования конденсата, но не гарантирует его полное отсутствие. Также важно установить на выходе конденсатосборник и тройник.
Что касается сборки деталей дымохода, здесь возможны два подхода: в первом случае нижняя часть вставляется в верхнюю, чтобы предотвратить проникновение газов в помещение, во втором случае элементы соединяются в обратном порядке. Для установки внутреннего дымохода применяется метод "по дыму", в то время как внешние дымоходы собирают с использованием техники "по конденсату". В процессе прохождения дымохода через перекрытия и кровельные слои появляется необходимость в установке специальных потолочно-проходных элементов, что диктуется нормами пожарной безопасности.
Для обеспечения безопасности и сохранения теплоизоляционных качеств, при монтаже заводского проходного узла используют фольгированную базальтовую вату, способную выдержать температуры свыше 150 гоадусов C. Игнорирование этих мер может привести к слипанию материала и потере его изоляционных свойств. Согласно рекомендациям специалистов по печным работам, при сборке дымохода оптимально использовать комбинированный метод: для горизонтальных участков использовать метод «по дыму», а участки, проходящие через неотапливаемые помещения второго этажа или чердак, собирать «по конденсату». Этот подход предотвращает попадание влаги в изоляционный слой и защищает трубу от коррозии. В случае когда дымоход проходит через жилые помещения на втором этаже, его внешний вид должен быть доведен до эстетического совершенства, для чего применяют специальные экраны, закрепляемые на полу с помощью саморезов. В то время как для дымоходов, выходящих на чердак, дополнительные меры по оформлению не требуются.
Эти устройства оборудованы инновационной системой, где кислород подается принудительно в замкнутую камеру сгорания с помощью форсунки, что находится внутри. Вентиляция осуществляется за счет внешнего вентилятора, который направляет воздух через специализированный канал. Конструкция нагревательного элемента предусматривает двойные стенки, заполненные водой, которая нагревается от газа. Затем продукты сгорания выталкиваются вентиляционной системой наружу. В отличие от традиционных систем, здесь не используется стандартный дымоход. Вместо этого газы выводятся напрямую на улицу, иногда через специально предназначенный атмосферный дымоход. Коаксиальные дымоходы, применяемые в турбированных котлах, обеспечивают эффективное удаление выхлопных газов на дистанцию до 3 метров, в то время как параллельно происходит забор наружного воздуха, необходимого для поддержания горения. Это обустройство позволяет использовать короткие горизонтальные дымоходы и повышает эффективность отопительного агрегата за счет предварительного подогрева воздуха, втягиваемого извне, теплом отходящих газов.
Такие системы отличаются высоким коэффициентом полезного действия, так как вода непосредственно контактирует со стенками горелочной камеры. Автоматика для управления горением в газовых котлах делает процесс не только экономичным, но и экологически безопасным, обеспечивая почти полное сгорание используемого топлива.

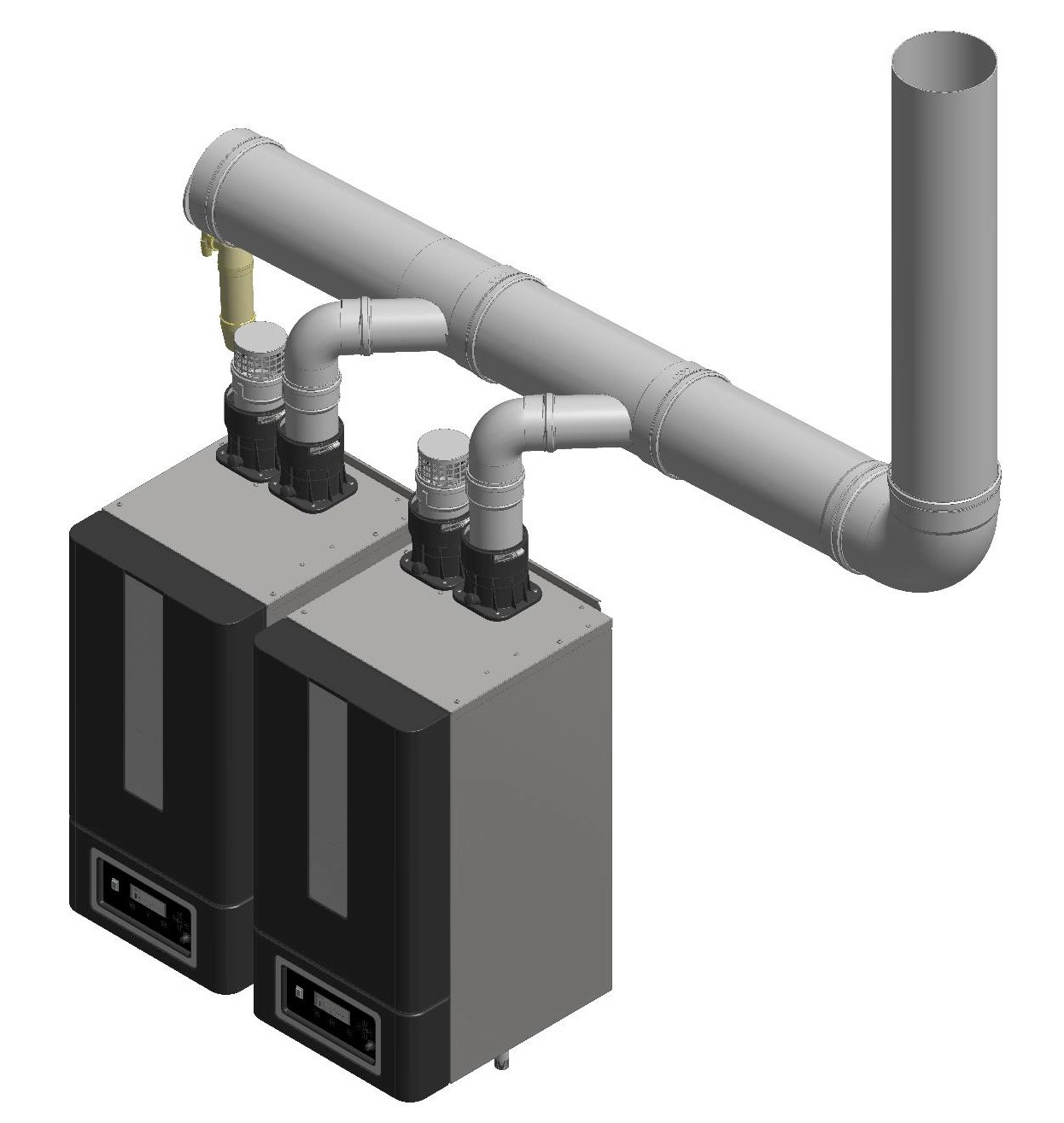

Для каждого газового устройства предусмотрен отдельный дымоход. Однако в исключительных случаях, при неотложной необходимости, возможно обеспечить вывод дымовых газов для двух газовых агрегатов через один дымоход, при условии, что расстояние между местами подключения составляет не менее 0,7 метра.
В домах, где кроме газового котла используется иная отопительная или водонагревательная аппаратура, важно придерживаться установленных правил и норм по безопасной эксплуатации. Для подключения двух устройств к одному дымоходу необходимо учитывать, что их входы должны быть размещены на разной высоте, минимум на 50 см друг от друга. Это касается как устройств, расположенных на одном этаже, так и на разных. Если устройства находятся на одной высоте, требуется установка специального разделительного элемента в дымоходе. В таком случае входы для вывода продуктов горения, оснащённые разделителем, должны быть установлены на высоте не менее одного метра относительно друг друга. Необходимо признать, что строительство нескольких дымоходов будет стоить дороже, чем установка одного. Однако следует учесть, что игнорирование строительных стандартов и норм безопасности в погоне за экономией может привести к нежелательным последствиям.
Согласно строительным правилам, возможно соединение двух отопительных устройств с одним дымоходом. В таком случае необходимо установить перегородку толщиной 12 см на расстоянии 1 метра от места соединения труб.
Также важно отметить, что при выборе материалов для дымоходов следует избегать использования пенобетона или шлакобетона из-за их низкой плотности и высокой пористости. Кроме того, дымоходы не должны проходить через жилые помещения, чтобы обеспечить безопасность проживающих. Важно начать выбор дымохода только после того, как куплен котел, чтобы адекватно подобрать нужные размеры и сечения. Круглые сечения предпочтительнее, хотя прямоугольные тоже приемлемы.
Список основных элементов для дымохода включает переходники, которые обеспечивают соединение между котлом и самой дымоходной системой.
Важно также обеспечить адекватное вентилирование в помещениях с дымоходами, чтобы предотвратить накопление дыма. Установка конструкций на закрытых балконах или лоджиях не разрешена. При создании дымохода для газового котла следует включить следующие компоненты: конические наконечники, телескопические трубы, а также тройники с ревизионными отверстиями и штуцерами для отвода конденсата. Кроме того, необходимы хомуты, которые используются для соединения различных частей дымохода, кронштейны и другие элементы крепления.
Важно учитывать, что отводы следует монтировать не далее двух метров от патрубка газового котла, чтобы обеспечить оптимальную тягу. Это требование критично для эффективности всей системы.
Для сборки дымохода можно использовать готовые детали. Основное — это точно рассчитать необходимые размеры и строго соблюдать нормы безопасности при монтаже. Чтобы обеспечить корректный установку дымохода, важно начать с определения размера его выходного отверстия. Для этого применяется конкретная формула:
F = (K ∙ Q) / (4,19 ∙ √ˉ Н),
Здесь K обозначает фиксированный коэффициент, который может изменяться от 0,02 до 0,03, Q отражает производительность вашего газового котла, как указано в его техническом паспорте, а Н — это высота дымохода, которую нужно рассчитать.
Как только площадь поперечного сечения будет вычислена по этой формуле, следует проверить результаты и при необходимости произвести корректировку. При установке дымоходов для газовых котлов важно учитывать их мощность, чтобы правильно определить необходимое сечение. Для круглых дымоходов размеры сечения меняются в зависимости от мощности котла следующим образом:
котлы на 24 кВт требуют сечение 120 мм,
В случае использования дымоходов с прямоугольным сечением, размеры также зависят от мощности оборудования: для котлов до 35 кВт подойдет размер 140х140 мм,а для котлов мощностью от 35 до 52 кВт — 140х200 мм.
Эти параметры критичны для обеспечения эффективной и безопасной работы отопительного оборудования. Для определения высоты дымохода необходимо учитывать его положение относительно верхней части крыши. В случае установки газовых котлов, дымоотводящие трубы могут быть как круглыми, так и квадратными по форме, при этом их размеры должны соответствовать определённым стандартам. Если применяются трубы из асбоцемента, минимальное сечение дымохода должно составлять 100 мм.
При монтаже вертикальных сегментов дымохода их следует крепить к стене через каждые 2,5 метра, однако на наклонных участках крепеж осуществляется чаще, каждые 1,5 метра. Для устройств с мощностью от 5,2 до 7,3 кВт рекомендуемые размеры составляют 140х270 мм.
Для установки внутреннего дымохода требуется создать основание. Кроме того, использование кирпичной облицовки уменьшит образование конденсата. В некоторых случаях дымоходы монтируют наружно, примыкая к стене, за которой расположен отопительный агрегат.
Минимально указанная в таблице высота дымохода не должна уменьшаться, но её возможно увеличить. Если расчеты показывают, что сечение трубы оказывается меньше внутренней площади отопительного агрегата, то рекомендуется выбрать трубу с меньшим сечением, но большей длиной.
Процесс установки дымохода начинается с выбора подходящего места для его размещения. Определив это, специалисты продолжают с планированием траектории дымохода через различные уровни здания, включая перекрытия и кровлю, и создают необходимые отверстия после тщательной проверки исходной разметки. Осуществляется подключение дымохода к выходу котла, за которым следует установка тройника и ревизионного узла.
Далее, для обеспечения стабильности конструкции, монтируют основной кронштейн и увеличивают длину трубы с помощью дополнительных секций и колен. В местах прохождения трубы через перекрытия используют специальные патрубки и закрепляют оцинкованный стальной лист с предварительно подготовленными отверстиями. Для дополнительной прочности соединений применяют хомуты. Конструкцию дымохода фиксируют с помощью хомутов каждые два метра и кронштейнов – каждые четыре метра, обеспечивая её надёжность и стабильность.
При монтаже дымохода, который будет выведен через неактивную стену, сначала создается отверстие нужного размера для прохода изолированной трубы. Начиная с установки первого элемента в подготовленное отверстие, его фиксируют и утепляют. Дальнейшее добавление секций выполняется с наружной стороны, при этом важно следить за их вертикальностью, используя для этого отвес.
Завершающий этап работы включает проверку всех соединений на герметичность. Применяется мыльный раствор, который наносится на стыки труб. При правильной установке и качественном выполнении всех соединений, пузыри на поверхности раствора не должны образовываться, когда дымоход подключен и функционирует.

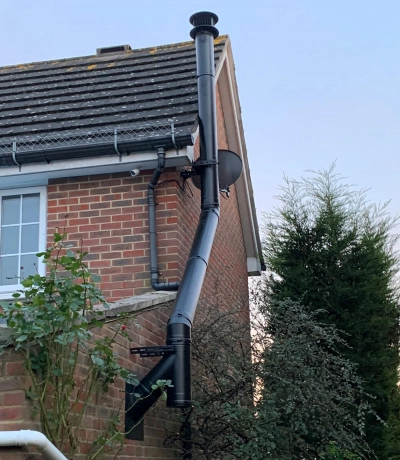

Для обеспечения безопасности и эффективности, наружные дымоходы должны быть хорошо изолированы, особенно используя базальтовую вату по всей длине, что способствует их быстрому прогреву. Эти дымоходы устанавливаются с помощью кронштейнов на нужную высоту, после чего труба соединяется с выходом котла, а все соединения тщательно герметизируются.
Коаксиальные дымоотводы, обеспечивая удаление отходов сгорания и подачу воздуха для горелки, делают лишней дополнительную вентиляцию. Эти системы предлагают готовые решения с точно подогнанными элементами, облегчая монтаж и минимизируя возможные трудности в сборке.
Конструкция данного дымохода включает в себя две трубы: внешнюю, выполненную из стали с диаметром 10 см и толщиной стенки от 0,1 до 0,2 см, и внутреннюю, изготовленную из алюминия с диаметром 6 см. Эти трубы разделены специальными перемычками, благодаря чему они не контактируют друг с другом напрямую.
В основном такие дымоходы устанавливаются для использования с газовыми агрегатами, включая котлы с закрытой камерой сгорания, которые могут быть монтированы как на стены, так и на пол, а также для газовых колонок.
Преимущество этой системы заключается в том, что она спроектирована таким образом, чтобы обеспечивать одновременное охлаждение выходящих отработанных газов и нагрев входящего воздуха, что улучшает эффективность работы устройства. Коаксиальные дымоходы, удобные для установки как в вертикальном, так и в горизонтальном положении, обеспечивают высокую эффективность работы устройств благодаря оптимизации процесса отвода газов. Эти системы спроектированы так, что максимальная длина конструкции не превышает 4 метров, хотя доступны и специальные модели для длинных дистанций. Благодаря своим компактным размерам, они подходят не только для установки в частных домах, но и в городских апартаментах. Они также выделяются своей безопасностью, так как отводимые газы выходят напрямую в атмосферу, не смешиваясь с воздухом в помещении. К тому же, эти дымоходы относительно просты в монтаже, что делает их популярным выбором.
Для защиты от влаги и уплотнения места, где труба проникает через перекрытия, используются специальные оголовки. При установке коаксиального дымохода применяют уникальные адаптеры, предназначенные для создания вертикальных соединений сквозь кровлю и другие перекрытия.
В случае преобразования старой системы отопления, где вместо стандартной печи теперь используется газовый котел, не всегда требуется полная перестройка кирпичного дымохода. Его можно адаптировать, используя метод гильзирования, который возможен двумя разными способами. Первый метод заключается в установке нержавеющей трубы внутрь уже имеющегося дымохода. При этом важно, чтобы размеры новой трубы соответствовали параметрам старого дымохода: ее диаметр должен подходить к диаметру выхода котла, а высота — совпадать с высотой существующего дымохода. Пространство между новой трубой и стенками старого дымохода следует заполнить изоляционными материалами, такими как пеностекло, керамзит или перлит. Второй метод включает использование технологии Фуран-Флекс, которая является более дорогим решением, но позволяет сохранить первоначальный диаметр дымохода. Этот материал устойчив к морозам и коррозии, а его диаметр может варьироваться от 6 до 100 см. Использование технологии FuranFlex предоставляет возможность быстро и эффективно обновить или отремонтировать дымоходы с уклоном до 30⁰. Этот метод включает введение гибкой трубы внутрь дымохода, которая под давлением адаптируется к его форме. После формирования, труба затвердевает, образуя цельную, бесшовную оболочку, блокирующую проникновение дыма и конденсата.
Важно строго следить за правилами установки бытовых приборов, особенно использующих такие опасные виды топлива, как газ. Корректная установка системы вывода продуктов сгорания от газовых котлов начинается с тщательных инженерных расчетов, после чего проект можно реализовать. Все эти задачи рекомендуется поручать квалифицированным специалистам.
