Полноценный ответ на этот, казалось бы, простой вопрос существенно шире, нежели "вставляй один конец трубы в раструб другой, да герметиком промажь". Чтобы получить правильный сендвич дымоход, надо не только его правильно собрать, но также:
Современные отопительные приборы всё чаще имеют небольшой вес и не требуют массивных фундаментов. Вместе с ними изменились и требования к дымоотводящим системам – тяжёлые кирпичные шахты уступают место лёгким модульным конструкциям. Сэндвич-дымоход – удачное инженерное решение, позволяющее быстро и безопасно организовать отвод продуктов сгорания. При грамотном подходе установку можно выполнить собственными силами, сэкономив на услугах профессионалов. Разберём ключевые этапы, правила выбора комплектующих и типичные ошибки, чтобы результат был надёжным и долговечным.
Конструкция получила название «сэндвич» из-за трёхслойного строения: внутренний канал, слой теплоизоляции и внешняя оболочка. Внутренняя труба изготавливается из жаростойкой стали и непосредственно контактирует с горячими газами. Наружный кожух выполняет защитную функцию и служит декоративным элементом. Между ними плотно уложен слой негорючего утеплителя – обычно это базальтовая вата, выдерживающая нагрев до высоких температур.
Такая компоновка решает сразу несколько задач: внутренний контур быстро прогревается и создаёт хорошую тягу, теплоизоляция предотвращает перегрев окружающих конструкций, а внешняя труба остаётся относительно холодной, что снижает риск ожогов. Благодаря малому весу систему можно крепить непосредственно к стенам или перекрытиям без усиления фундамента.
Сборка напоминает конструктор – элементы имеют раструбные или гофрированные соединения, которые стыкуются с применением жаростойкого герметика и стягиваются хомутами. Герметичность стыков – главное условие безопасной эксплуатации, поэтому каждому соединению уделяют особое внимание.
Среди бесспорных плюсов таких дымоходов – быстрый монтаж, универсальность (подходят для печей, каминов, котлов) и возможность установки как внутри, так и снаружи здания. Внутренняя поверхность из нержавейки менее подвержена зарастанию сажей, чем кирпичная кладка, а гладкие стенки способствуют самоочищению. Минимальное образование конденсата продлевает срок службы системы.
Однако есть и нюансы: со временем (через 10–15 лет) возможно ослабление герметичности в местах стыков из-за циклических температурных деформаций. Также требуется тщательный подбор марки стали в зависимости от типа топлива – для угля и дров нужны более жаропрочные сплавы, чем для газа. При наружном размещении дымоход нуждается в дополнительной защите от ветра и обледенения.
Диаметр внутреннего канала напрямую зависит от мощности отопительного агрегата. Обычно за основу берут выходной патрубок печи или котла – сечение дымохода не должно быть меньше него. Для бытовых нужд применяют трубы диаметром от 115 до 220 мм. Можно воспользоваться упрощённым правилом: на каждый киловатт мощности рекомендуется около 8–10 см² площади сечения, но точнее сверяться с паспортными данными оборудования. Уменьшение диаметра ведёт к ухудшению тяги, а чрезмерное увеличение – к завихрениям и снижению эффективности.
Общая протяжённость вертикального канала должна быть не менее 5 метров – это гарантирует стабильную тягу даже в межсезонье. Высота над уровнем кровли зависит от расстояния до конька: если труба выходит ближе 1,5 м к коньку, её верхняя точка должна быть на 0,5 м выше него; при удалении от 1,5 до 3 м – на одном уровне с коньком; свыше 3 м – допускается уклон вниз до 10°. На плоских крышах оголовок поднимают минимум на 0,5 м. Если естественная высота недостаточна, используют удлинители, но при значительной длине (>1,5 м над кровлей) устанавливают растяжки.
Материал внутренней трубы должен противостоять не только высокой температуре, но и химически агрессивному конденсату. Для дровяных печей с температурой газов до 600–700 °C подойдёт сталь AISI 321 с добавлением титана, устойчивая к окалиностойкости. Для газовых котлов, где газы нагреваются до 200–300 °C, но велика концентрация кислот, лучше использовать AISI 316 с молибденом. Универсальным вариантом считается AISI 304, но он становится хрупким при длительном перегреве выше 800 °C. Бюджетные марки (AISI 430) не рекомендуются для активного использования – они подвержены коррозии.
Простой способ проверить качество стали – приложить магнит: качественная нержавейка (аустенитные классы) не магнитится или слабо магнитится, а дешёвые ферритные аналоги притягиваются сильнее.
Выбор места монтажа влияет на сложность работ и эксплуатационные характеристики. Внутренняя прокладка (вертикально через перекрытия и крышу) даёт лучшую тягу за счёт прогрева трубы, меньше конденсата и сохраняет тепло внутри помещения. Однако она занимает полезную площадь, требует устройства противопожарных разделок и декоративных коробов. Кроме того, проход через кровлю – ответственный узел, требующий тщательной герметизации.
Наружный монтаж (по фасаду) освобождает внутреннее пространство и упрощает проход через стену – достаточно одного узла. Но такой дымоход сильнее остывает, что может привести к образованию конденсата, поэтому требуется утепление и защита от ветра. При наружной установке горизонтальный участок от печи до стены делают не длиннее 1 метра и с небольшим уклоном (2–3°) в сторону улицы, чтобы конденсат стекал в сборник, а не в топку.
Существует два основных метода соединения модулей, и выбор зависит от места монтажа:
На практике комбинируют оба способа: на внутренних вертикальных участках применяют сборку «по дыму», а на наружных и проходных – «по конденсату». Главное – все стыки обязательно промазывать герметиком и стягивать хомутами.

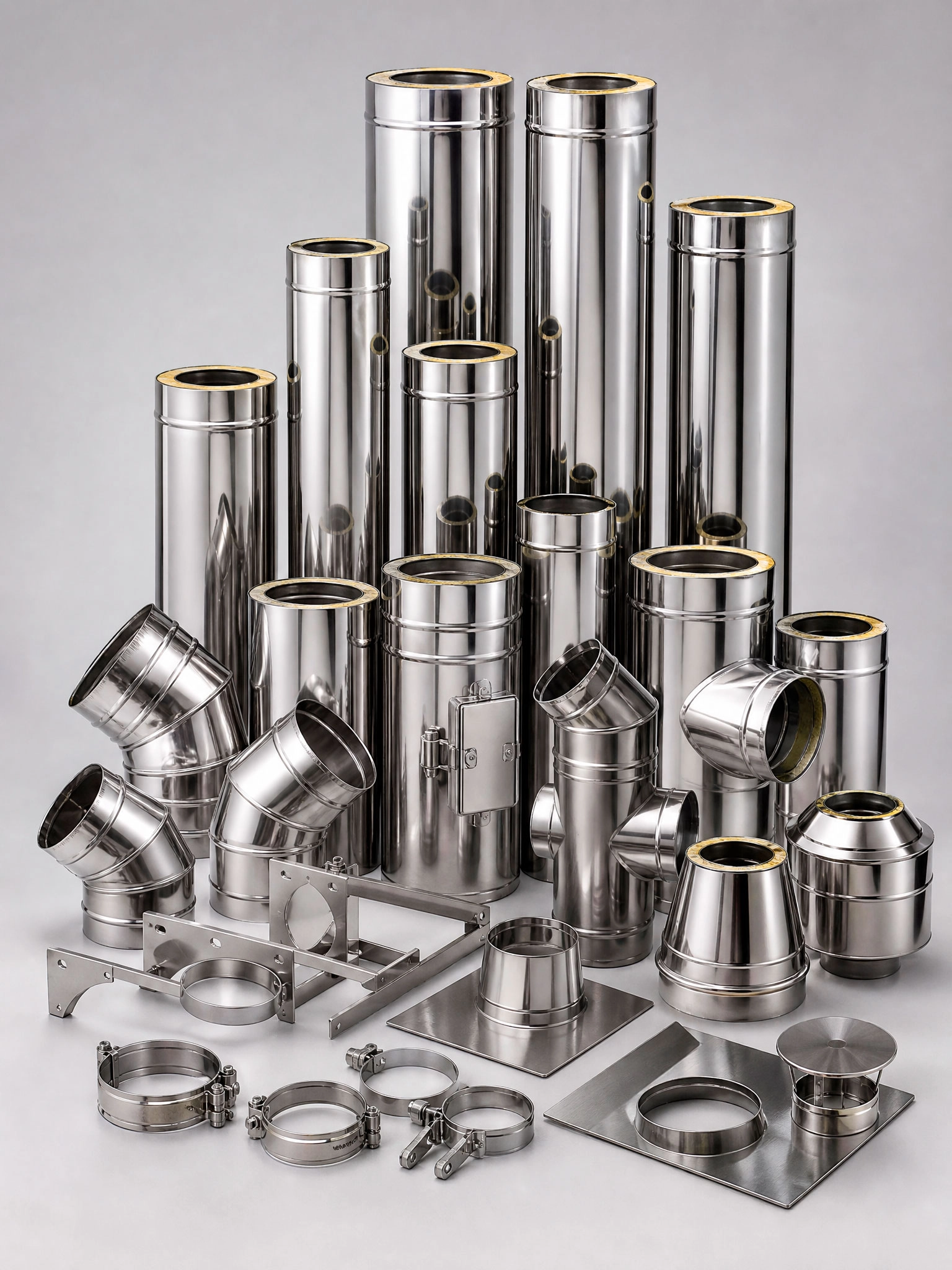

Перед началом работ стоит составить список деталей, исходя из выбранной схемы. В базовый комплект входят:
Из инструментов пригодятся: болгарка с диском по металлу, дрель, шуруповёрт, уровень, рулетка, маркер, шпатель для герметика, ножницы по металлу, молоток. Для работы на высоте потребуется надёжная стремянка или строительные леса.
Важно: все материалы, контактирующие с горячими частями, должны быть негорючими. Для изоляции стен и перекрытий используют минерит, силикат-кальциевые плиты или базальтовый картон.
Начинают сборку от патрубка отопительного прибора. Поверхность стены, к которой примыкает дымоход, защищают огнеупорным экраном. Первым ставят тройник с заглушкой и конденсатоотводчиком – он обеспечивает доступ для чистки и сбор жидкости. Соединение с патрубком уплотняют герметиком и фиксируют хомутом. Далее монтируют вертикальный участок, контролируя вертикальность уровнем. Кронштейны для крепления к стене устанавливают с шагом не более 2 м, чтобы избежать провисания.
В месте пересечения потолка вырезают проём, размер которого должен быть больше наружного диаметра трубы на 130–150 мм с каждой стороны. Края проёма обшивают негорючим материалом. В проём вставляют заводской проходной блок (ППУ) или самостоятельно собирают короб из стали и наполняют его базальтовой ватой. Внутренняя труба проводится через блок, затем надевается внешняя часть сэндвича. Щели герметизируют и закрывают декоративной накладкой.
При проходе через кровлю отверстие размечают так, чтобы не задеть стропила. Используют специальные кровельные проходки (например, мастер-флеш), которые обеспечивают герметичное примыкание к любому типу покрытия. Фланец подгоняют под угол ската, а силиконовый конус плотно обжимает трубу. Верхнюю часть конуса обрезают на 10–15 % меньше диаметра трубы для натяга. Место соединения с кровлей промазывают кровельным герметиком.
Если дымоход выводится через стену, то после проходного узла снаружи монтируют опорную площадку и продолжают сборку по вертикали. На каждом этаже или через каждые 1,5–2 м устанавливают разгрузочные кронштейны. Верхний край трубы оснащают оголовком – он защищает от осадков и улучшает тягу. Общая высота должна соответствовать рассчитанной, при необходимости используют удлинители.
После завершения монтажа проверяют все соединения на герметичность (можно сделать пробную топку с малым количеством топлива). Убеждаются, что нет дыма в стыках и достаточная тяга.
Чтобы дымоход прослужил заявленные производителем 15–20 лет, достаточно выполнять несложные правила. Раз в год (перед началом отопительного сезона) проводите визуальный осмотр стыков и креплений – при необходимости подтягивайте хомуты и обновляйте герметик. Чистку от сажи выполняют по мере накопления, но не реже одного раза в сезон для печей на твёрдом топливе. Для газовых котлов интервал может быть больше, но проверка тяги обязательна перед каждым запуском.
При наружной установке следите, чтобы вокруг оголовка не образовывались сосульки и наледь – это может перекрыть канал. Зимой желательно утеплять уличную часть дополнительным кожухом или использовать греющий кабель.
Самостоятельная установка сэндвич-дымохода – вполне выполнимая задача, если подойти к ней ответственно. Главное – правильно подобрать диаметр, высоту и материал, неукоснительно соблюдать противопожарные разрывы и герметизировать все стыки. Внимательное изучение инструкции производителя и учёт особенностей вашего дома помогут избежать типичных просчётов. В результате вы получите безопасную и эффективную систему дымоудаления, которая прослужит долгие годы.
Для внутренних участков чаще используют метод «по дыму» – он исключает выход газов в помещение. Однако для надёжности можно комбинировать: на горизонтальных участках и проходах применять «по конденсату», а на вертикали – «по дыму».
Да, но только при условии, что сталь внутренней трубы устойчива к кислотам (AISI 316 или аналоги). Также обязательна установка конденсатосборника, так как у газовых котлов температура низкая и конденсат образуется активно.
Частота зависит от топлива и интенсивности использования. Для дровяных печей – минимум 1 раз в год, для угольных – чаще. При появлении запаха гари или ухудшении тяги чистку проводят внеочередно.
Потолочный проходной узел – это короб с теплоизоляцией, предназначенный для установки в горизонтальном перекрытии. Кровельный узел (мастер-флеш) имеет наклонное основание для герметичного примыкания к скату и обычно выполняется из гибкого материала.
Общая высота от колосника до оголовка должна быть не менее 5 м. При этом над плоской крышей – не менее 0,5 м, над скатной – с учётом удаления от конька по указанным выше правилам.
Обычные хомуты не рассчитаны на высокие температуры и могут деформироваться, ослабляя затяжку. Специальные – из нержавейки с термостойким покрытием – обеспечивают постоянное усилие даже при нагреве.
Внутренняя изоляция достаточна для прохождения через отапливаемые помещения. Но для наружных участков, особенно в регионах с суровыми зимами, дополнительное утепление (например, защитным кожухом) поможет снизить конденсатообразование.
Необходимо изменить трассу с помощью колен, чтобы выдержать нормативный отступ. Если это невозможно, стропило защищают слоем негорючей теплоизоляции толщиной не менее 50 мм и устанавливают дополнительный асбестовый или базальтовый экран.
Статья подготовлена на основе обобщённого опыта монтажных работ и производственных рекомендаций. Все нормативы приведены для ознакомления, точные параметры уточняйте по документации вашего оборудования и местным строительным нормам.
