Планирование закладных вентшахт для дымоходов в частном доме: учёт диаметров и теплоизоляции

Почему дымоходная шахта требует отдельного планирования?

Дымоход — не просто труба, выведенная через крышу. Это сложная инженерная система, от которой зависит удаление продуктов сгорания, тяга, пожарная безопасность и долговечность кровельных конструкций. В частном домостроении всё чаще применяют модульные сэндвич-дымоходы из нержавеющей стали, которые нуждаются в защите от внешних воздействий и обязательной теплоизоляции. Закладная вентшахта (или гильза) выполняет роль несгораемого канала, внутри которого прокладывается утеплённый дымоходный стояк.

Планировать габариты шахты необходимо до заливки перекрытий и возведения стен, потому что:

• Диаметр шахты напрямую зависит от модели котла/камина и толщины утеплителя дымохода.
• Ошибка в 5–10 сантиметров может сделать монтаж невозможным или вынудит резать железобетонные конструкции.
• Недостаточное сечение канала снижает тягу и повышает риск возгорания прилегающих материалов.

Что такое закладная вентшахта для дымохода?

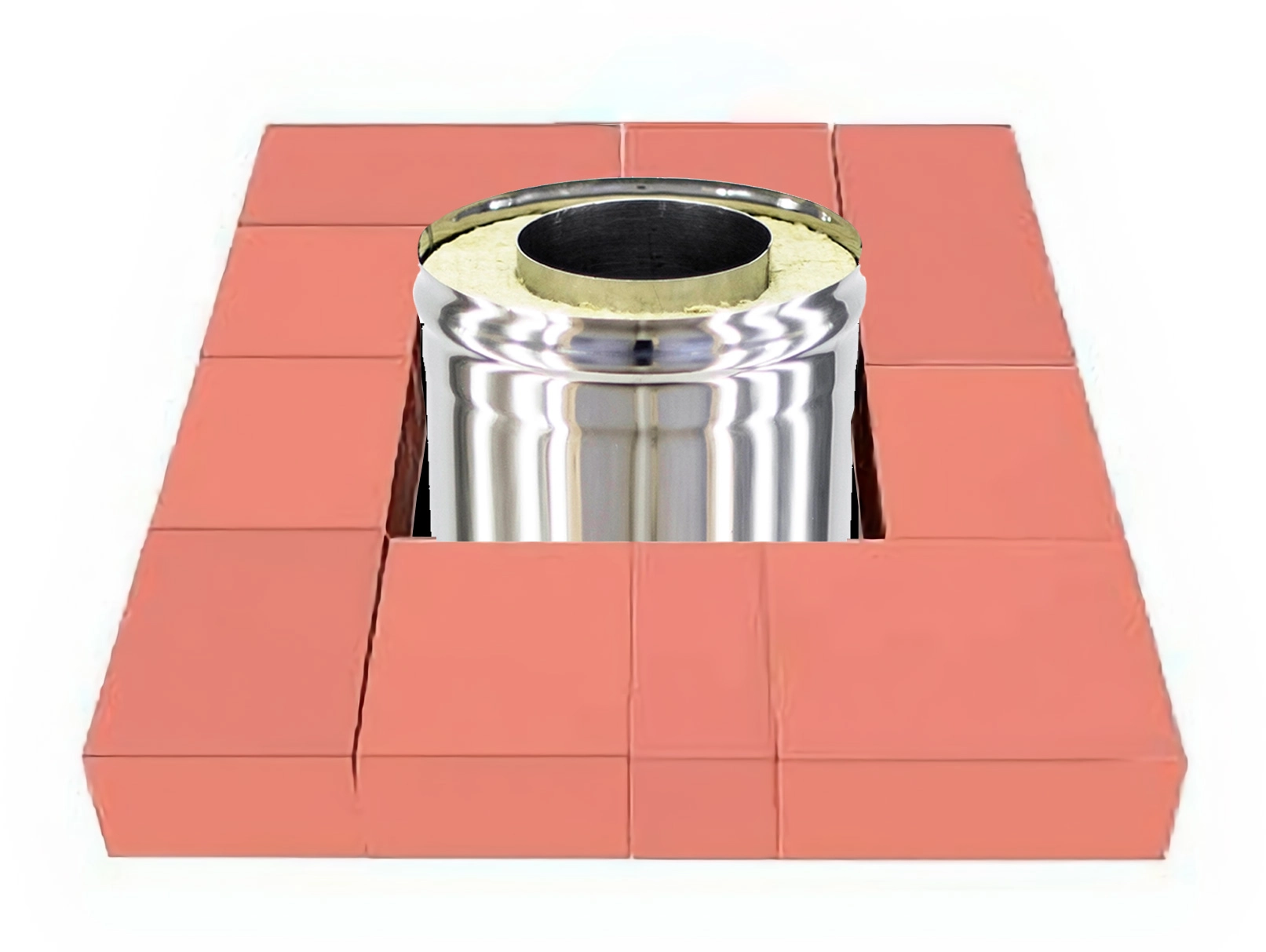

В контексте строительства «закладная» — это конструктивный элемент (полость в стене или отдельный стояк из блоков), который формируется на этапе возведения коробки дома. В эту полость позже устанавливают утеплённый дымоход или стальную гильзу с последующей изоляцией. Шахта обеспечивает:

• Пожарную безопасность: отступку от сгораемых материалов (деревянных балок, обрешётки).
• Теплоизоляцию: минимизацию теплопотерь и предотвращение образования конденсата в дымоходе.
• Удобство монтажа: трубу заводят сверху или снизу через готовый проём без долбления стен.

Важно не путать дымоходную шахту с обычным вентиляционным каналом — они имеют разные сечения, материалы и требования по герметичности.

Базовые правила размещения дымоходных шахт в проекте дома

Прежде чем считать диаметры, необходимо определить место прохождения дымохода в соответствии со строительными нормами (СП 7.13130, СП 60.13330):

• Дымоход должен идти строго вертикально, допустимый уклон не более 30° при длине наклонного участка до 1 м.
• Оголовок трубы выводится выше конька скатной крыши минимум на 0,5 м при расположении вблизи конька, либо выше зоны ветрового подпора.
• В месте прохода через перекрытия и кровлю обязательно устраивается противопожарная разделка — узел прохода с засыпкой негорючим утеплителем (керамзит, базальтовая вата).
• Внутренняя поверхность шахты должна быть выполнена из негорючих материалов (кирпич, бетон, керамзитобетонные блоки).

Как рассчитать диаметр закладной шахты: внутренний и внешний

Размеры шахты определяются двумя величинами: диаметром дымохода (внутренним сечением трубы) и толщиной теплоизоляционного слоя. Итоговый габарит канала должен обеспечивать минимальный зазор для свободного прохождения утеплённой трубы и монтажа.

4.1. Внутренний диаметр дымохода: привязка к патрубку котла или камина

Внутренний диаметр стальной трубы (сэндвича или одностенной) не выбирается произвольно — он должен соответствовать выходному патрубку отопительного прибора. Производители котлов и топок чётко указывают требуемый диаметр дымохода в технической документации. Ориентировочные значения:

• Камины и печи малой мощности (до 12 кВт) — 130–150 мм.
• Средние каминные топки и твердотопливные котлы (12–25 кВт) — 150–180 мм.
• Мощные твердотопливные котлы и газовые котлы с закрытой камерой сгорания (25–40 кВт) — 180–200 мм.
• Газовые котлы с открытой камерой — как правило, 130–160 мм (зависит от модели).

Важное правило: сужать дымоход относительно выходного патрубка запрещено. Можно лишь незначительно увеличивать диаметр (на 10–20 мм) по согласованию с производителем, но лучше строго следовать инструкции.

4.2. Толщина теплоизоляции: 25 или 50 мм?

Теплоизоляционный слой в сэндвич-дымоходах изготавливается из базальтовой ваты высокой плотности. От его толщины зависит температура наружной поверхности трубы и, соответственно, безопасные расстояния до сгораемых конструкций. Стандартные варианты:

• 25 мм — применяется для газовых котлов, пеллетных горелок и каминов с умеренной температурой отходящих газов (до 250–300 °C). Обеспечивает меньший внешний диаметр, что экономит место в шахте.
• 50 мм — обязателен для твердотопливных котлов, банных печей, каминов с интенсивным горением дров. При высокотемпературном режиме (400–600 °C) только 50-миллиметровый слой гарантирует, что внешняя стенка сэндвича не нагреется выше безопасных 60–70 °C.

Выбор толщины изоляции также влияет на требования к противопожарным отступкам: при 25 мм расстояние до деревянной балки должно быть не менее 250 мм (с дополнительной защитой), при 50 мм — от 150 мм (согласно СП 7.13130).

4.3. Расчёт внешнего диаметра и размера шахты

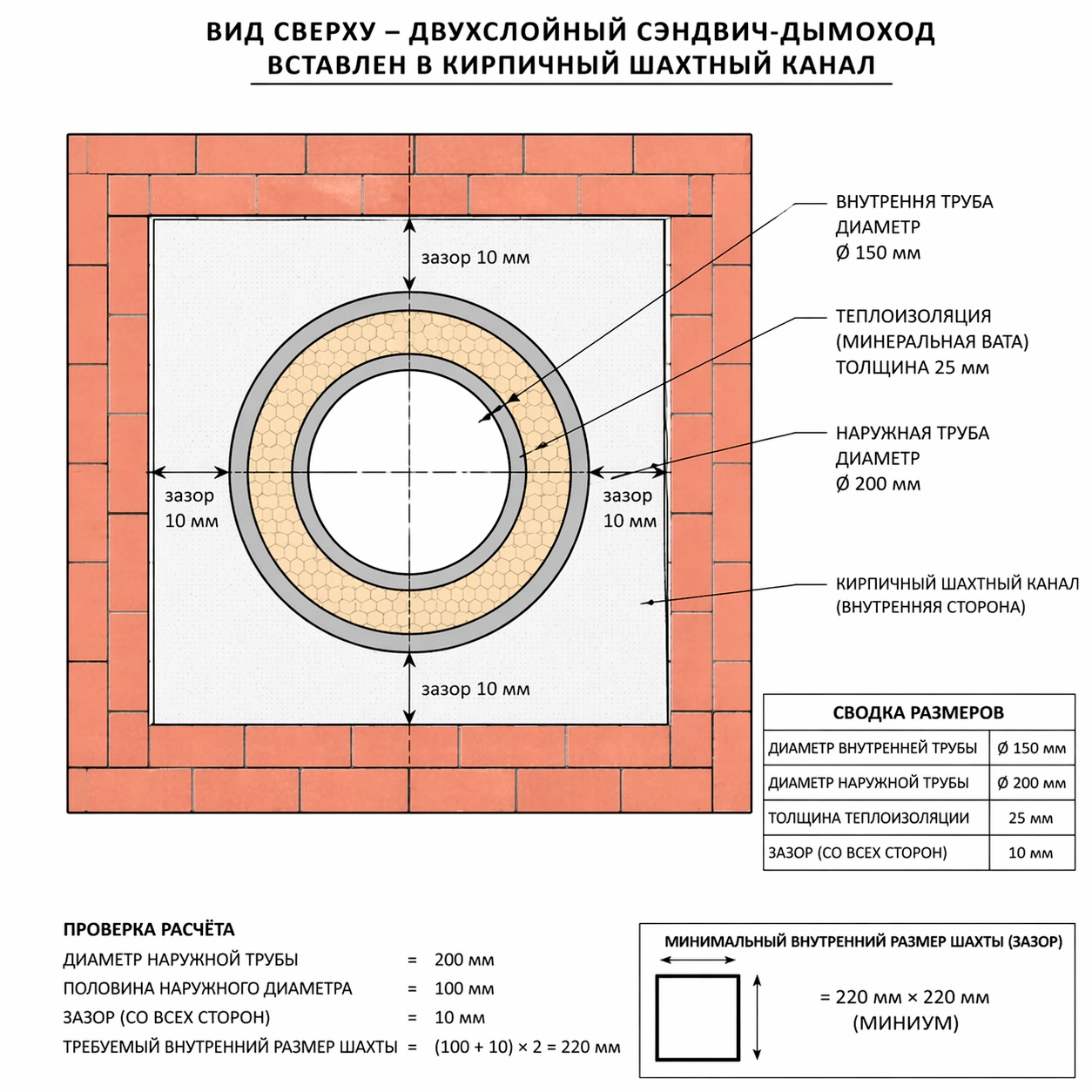

Внешний диаметр сэндвич-трубы складывается из внутреннего диаметра + две толщины стенки нержавейки (обычно 0,5–0,8 мм) + две толщины изоляции. Для практических целей можно использовать приближённые значения:

• Внутренний Ø150 мм + изоляция 25 мм → внешний ≈ 200 мм.
• Внутренний Ø150 мм + изоляция 50 мм → внешний ≈ 250 мм.
• Внутренний Ø180 мм + изоляция 25 мм → внешний ≈ 230 мм.
• Внутренний Ø180 мм + изоляция 50 мм → внешний ≈ 280 мм.

Размер закладной шахты должен быть на 20–40 мм больше внешнего диаметра дымохода (чтобы труба свободно проходила, оставался зазор для компенсации температурного расширения и вентиляции). Например, для дымохода внешним диаметром 250 мм минимальная шахта должна иметь сечение 270×270 мм (или круглый Ø 270 мм). Если шахта кирпичная — удобно принять размер «в кирпич» (250 мм) или «полтора кирпича» (380 мм).

Ниже приведена таблица для быстрой ориентации (размеры в миллиметрах):

*Точные размеры внешнего диаметра могут незначительно отличаться в зависимости от производителя дымоходов. Всегда сверяйтесь с монтажной схемой конкретной системы.

Из чего сделать закладную шахту?

Выбор материала влияет на скорость строительства и итоговую пожарную безопасность. Наиболее распространённые варианты:

• Кирпичная кладка: традиционное решение, хорошо подходит для дымоходов от каминов и печей. Требует обязательного внутреннего футерования стальной или керамической трубой (кирпич гигроскопичен и разрушается конденсатом).
• Керамзитобетонные блоки (с готовым каналом): современный вариант, ускоряющий монтаж. Вентблоки с отверстием нужного диаметра ставятся друг на друга, образуя ровный вертикальный стояк.
• Стальная гильза в бетонном перекрытии: при проходе через монолитную плиту заранее устанавливают отрезок трубы большего диаметра (например, асбестоцементную или стальную), вокруг которой бетонируют.
• Сборная конструкция из огнестойкого гипсокартона на металлокаркасе с заполнением базальтовой ватой: допустимо для газовых котлов внутри отапливаемого контура при строгом соблюдении отступок.

Для твердотопливных агрегатов предпочтение отдают кирпичу или керамзитобетонным блокам с минимальной толщиной стенки шахты 120 мм.

Пошаговое планирование дымоходной шахты в проекте дома

1. Выбор отопительного оборудования. Определитесь с котлом или каминной топкой до разработки архитектурного раздела. Зафиксируйте внутренний диаметр патрубка и требуемую толщину изоляции.
2. Согласование трассы дымохода. На планах этажей и разрезах покажите, через какие помещения и конструкции проходит шахта. Убедитесь, что канал не пересекает несущие балки, стропила, арматурные каркасы.
3. Расчёт проёма в перекрытиях. Для каждого междуэтажного и чердачного перекрытия определите размер отверстия: оно должно быть на 10–20 см больше внешнего сечения шахты (для устройства противопожарной разделки). В проекте укажите усиление краёв проёма.
4. Узел прохода через кровлю. Учтите, что шахта на чердаке может расширяться для установки мастер-флеша или кровельной разделки. Укажите в спецификации кровельные элементы.
5. Доступ для обслуживания. Предусмотрите ревизионные люки или прочистные карманы в нижней части шахты (в подвале или на первом этаже).
6. Документальное оформление. Внесите в рабочие чертежи точные размеры шахт, отметки низа и верха, привязку к осям здания.

Чего нельзя допускать при проектировании

• Недооценка толщины изоляции. Выбор 25 мм для банной печи приведёт к перегреву стен шахты и риску возгорания деревянных перекрытий.
• Слишком тесная шахта. Если не заложить запас 2–3 см на сторону, сэндвич может заклинить при монтаже или из-за температурного расширения.
• Игнорирование требований к вентиляции зазора. Между дымоходом и стенкой шахты должен оставаться воздушный промежуток, иногда его организуют с приточной решёткой снизу и вытяжной сверху для отвода тепла.
• Совмещение вентканала и дымохода в одной шахте без разделения. Категорически запрещено — угарный газ может попасть в вентиляцию.
• Отсутствие теплоизоляции в местах прохода через перекрытия. Даже если дымоход сэндвич, в узле прохода нужна дополнительная базальтовая вата или керамзит.

Заключение: размер имеет значение

Правильно спланированная закладная вентшахта для дымохода — это страховка от многих проблем: от плохой тяги до пожара. Ключевой параметр — точный расчёт внутреннего диаметра под конкретный котёл или камин и осознанный выбор толщины теплоизоляции (25 мм или 50 мм), который затем трансформируется в строительные размеры шахты. Не экономьте на сечении канала и не откладывайте решение на потом — вмоноличенные в бетон ошибки исправлять в десятки раз сложнее и дороже, чем заложить правильные размеры на стадии проекта. Взаимодействуйте с проектировщиком и производителем дымоходов ещё до начала строительства, чтобы ваш дом был не только тёплым, но и абсолютно безопасным.
